KS06G型级连式安全光栅

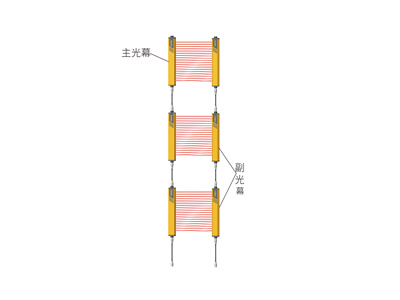

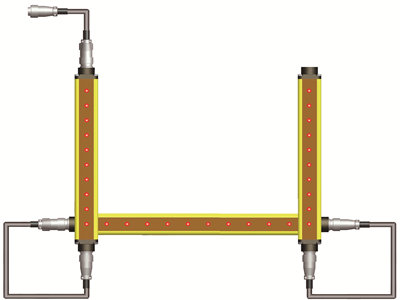

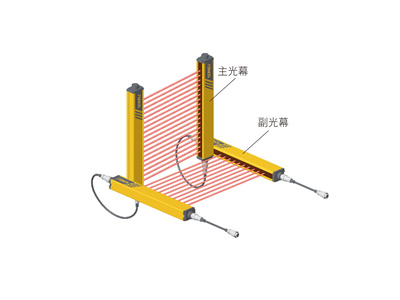

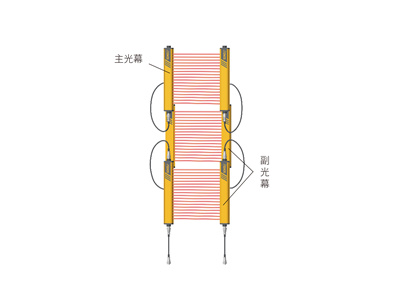

产品介绍：KS06G型级连式安全光栅可以实现4套光幕串联，光束总数最多可达288路，还可以实现保护高度加大的“串行设置”、多面保护的“L型设置”和“U型设置”等，简化安装布线空间的同时，为用户节约成本。如经过风险评估，不需要配备控制器并需要电平信号控制时，可使用KS06G型级连式安全光栅，将控制器功能集成到传感器内部，直接输出两路安全的PNP或NPN信号。

分享到：

产品组成

由1套主光幕和1~3套副光幕、传输线组成

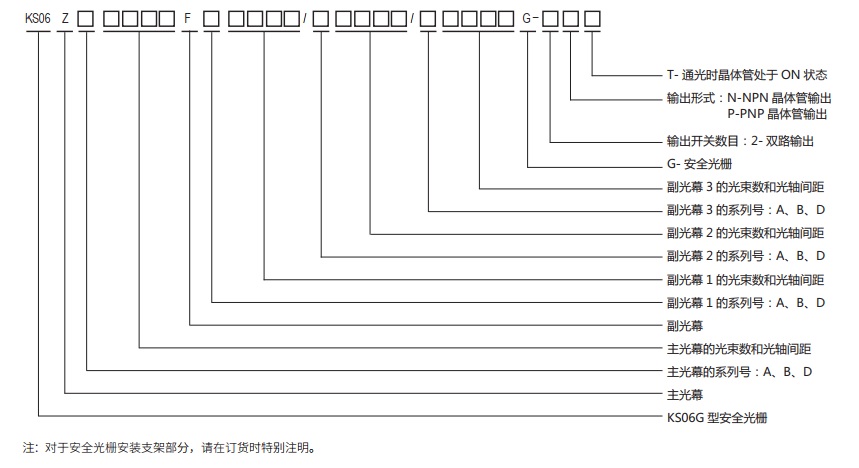

规格型号

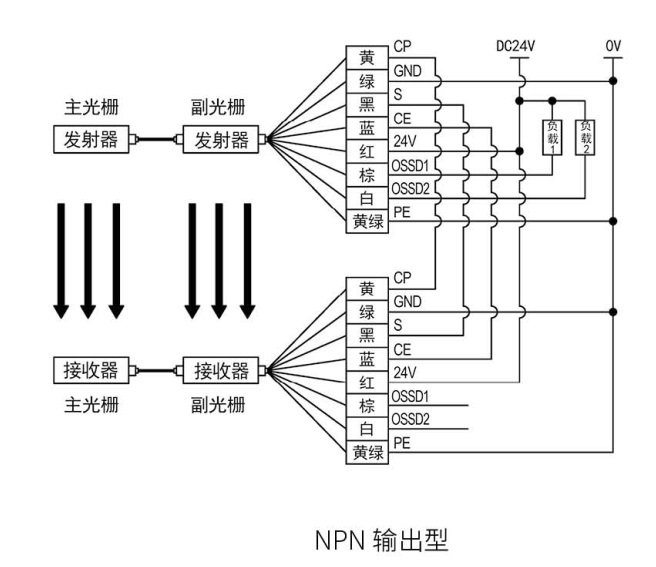

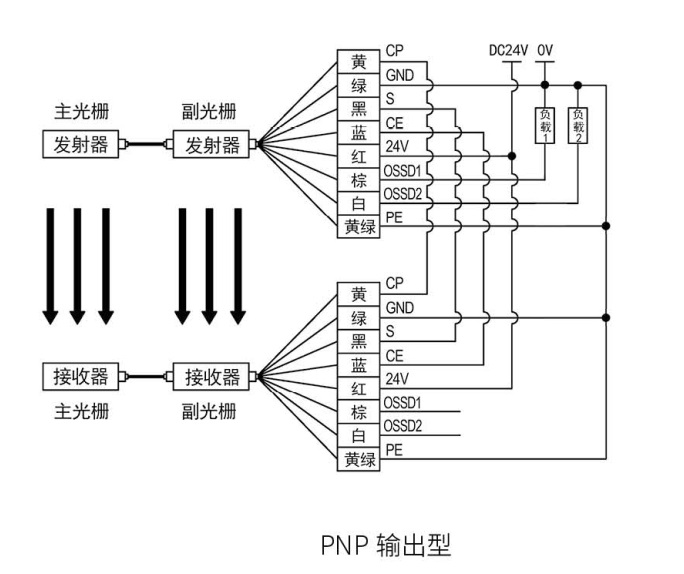

典型接线图



备注：K1、K2:控制机器危险部件的继电器或其他设备

光学特性
安全等级	Type4 Cat.4 PL e
执行标准	GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
检测光源	红外LED（中心波长940nm）
保护高度	光轴间距×（光束数-1）
EAA	满足IEC 61496-2要求，检测距离在3m以上时，EAA<2.5°
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光速数	16、20...72	8、12...72	4、6...68
保护长度	A型：0~6m,B型：0~12m,D型：0~20m
环境特性
环境温度	工作	-10℃~55℃（无结霜及凝雾）
环境温度	存储	-40℃~70℃
环境湿度	工作	35％RH~85％RH
环境湿度	存储	35％RH~95％RH
抗光干扰	白炽光源	3000Lux
	荧光光源	3000Lux
	太阳光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振动	频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击	加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级	IP65
外形尺寸	52×36×J1/J2mm(J1为主光幕/受光器长度；J2为副光幕发/受光器长度)
电气特性
电源电压	DC24V±10％
消耗电流	发光器	≤300mA
消耗电流	受光器	≤100mA
输出特性	PNP输出	PNP晶体管输出×2（通光时ON）、负载电流300mA以下,残留电压≤3V以下（排除导线延长的影响）
输出特性	NPN输出	NPN晶体管输出×2（通光时ON）、负载电流300mA以下,残留电压≤3以下（排除导线延长的影响）

光束数	光轴间距10		光轴间距20		光轴间距40
	检测精度18		检测精度28		检测精度48
	规格型号	保护高度	规格型号	保护高度	规格型号	保护高度
4					KS06()*0440G2#T	120
6					KS06()*0640G2#T	200
8			KS06()*0820G2#T	140	KS06()*0840G2#T	280
10			KS06()*1020G2#T	180	KS06()*1040G2#T	360
12			KS06()*1220G2#T	220	KS06()*1240G2#T	440
14			KS06()*1420G2#T	260	KS06()*1440G2#T	520
16	KS06()*1610G2#T	150	KS06()*1620G2#T	300	KS06()*1640G2#T	600
18			KS06()*1820G2#T	340	KS06()*1840G2#T	680
20	KS06()*2010G2#T	190	KS06()*2020G2#T	380	KS06()*2040G2#T	760
22			KS06()*2220G2#T	420	KS06()*2240G2#T	840
24	KS06()*2410G2#T	230	KS06()*2420G2#T	460	KS06()*2440G2#T	920
26			KS06()*2620G2#T	500	KS06()*2640G2#T	1000
28	KS06()*2810G2#T	270	KS06()*2820G2#T	540	KS06()*2840G2#T	1080
30			KS06()*3020G2#T	580	KS06()*3040G2#T	1160
32	KS06()*3210G2#T	310	KS06()*3220G2#T	620	KS06()*3240G2#T	1240
34			KS06()*3420G2#T	660	KS06()*3440G2#T	1320
36	KS06()*3610G2#T	350	KS06()*3620G2#T	700	KS06()*3640G2#T	1400
38			KS06()*3820G2#T	740	KS06()*3840G2#T	1480
40	KS06()*4010G2#T	390	KS06()*4020G2#T	780	KS06()*4040G2#T	1560
42			KS06()*4220G2#T	820	KS06()*4240G2#T	1640
44	KS06()*4410G2#T	430	KS06()*4420G2#T	860	KS06()*4440G2#T	1720
46			KS06()*4620G2#T	900	KS06()*4640G2#T	1800
48	KS06()*4810G2#T	470	KS06()*4820G2#T	940	KS06()*4820G2#T	1880
50			KS06()*5020G2#T	980	KS06()*5040G2#T	1960
52	KS06()*5210G2#T	510	KS06()*5220G2#T	1020	KS06()*5240G2#T	2040
54			KS06()*5420G2#T	1060	KS06()*5440G2#T	2120
56	KS06()*5610G2#T	550	KS06()*5620G2#T	1100	KS06()*5640G2#T	2200
58			KS06()*5820G2#T	1140	KS06()*5840G2#T	2280
60	KS06()*6010G2#T	590	KS06()*6020G2#T	1180	KS06()*6040G2#T	2360
62			KS06()*6220G2#T	1220	KS06()*6240G2#T	2440
64	KS06()*6410G2#T	630	KS06()*6420G2#T	1260	KS06()*6440G2#T	2520
66			KS06()*6620G2#T	1300	KS06()*6640G2#T	2600
68	KS06()*6810G2#T	670	KS06()*6820G2#T	1340	KS06()*6840G2#T	2680
70			KS06()*7020G2#T	1380
72	KS06()*7210G2#T	710	KS06()*7220G2#T	1420
注：规格型号中（）表示主/副光幕编号，Z表示主光幕，F1/F2/F3表示副光幕序号；*表示检测距离系列号，A系列0-6m，B系列0-12m，D系列0-20m；#表示输出形式，P表示PNP输出，N表示NPN输出。光轴间距10mm副光栅用防护罩增加10mm(单位mm)

H表示保护高度，J表示发光器、受光器长度，L表示钢管长度，C表示防护罩长度（单位：mm）

注：黄底部分表示级连式安全光栅不提供此规格最后一级副光幕；光轴间距10mm的副光幕用防护罩长度增加10mm

光束数	光轴间距10					光轴间距20					光轴间距40
	检测精度18					检测精度28					检测精度48
	H	主光栅J1	副光栅J2	L	C	H	主光栅J1	副光栅J2	L	C	H	主光栅J1	副光栅J2	L	C
4											120	239	249	500	300
6											200	319	329	500	380
8						140	239	249	500	300	280	399	409	750	460
10						180	279	289	500	340	360	479	489	750	540
12						220	319	329	500	380	440	559	569	1000	620
14						260	359	369	750	420	520	639	649	1000	700
16	150	239	259	500	300	300	399	409	750	460	600	719	729	1000	780
18						340	439	449	750	500	680	799	809	1000	860
20	190	279	299	500	340	380	479	489	750	540	760	879	889	1000	940
22						420	519	529	750	580	840	959	969	1200	1020
24	230	319	339	500	380	460	559	569	1000	620	920	1039	1049	1500	1100
26						500	599	609	1000	660	1000	1119	1129	1500	1180
28	270	359	379	750	420	540	639	649	1000	700	1080	1199	1209	1500	1260
30						580	679	689	1000	740	1160	1279	1289	1500	1340
32	310	399	419	750	460	620	719	729	1000	780	1240	1359	1369	1750	1420
34						760	759	769	1000	820	1320	1439	1449	1750	1500
36	350	439	459	750	500	700	799	809	1000	860	1400	1519	1529	1750	1580
38						740	839	849	1200	900	1480	1599	1609	2000	1660
40	390	479	499	750	540	780	879	889	1200	940	1560	1679	1689	2000	1740
42						820	919	929	1200	980	1640	1759	1769	2000	1820
44	430	519	539	750	580	860	959	969	1200	1020	1720	1839	1849		1900
46						900	999	1009	1200	1060	1800	1919	1929		1980
48	470	559	579	1000	620	940	1039	1049	1500	1100	1880	1999	2009		2060
50						980	1079	1089	1500	1140	1960	2079	2089		2140
52	510	599	619	1000	660	1020	1119	1129	1500	1180	2040	2159	2169		2220
54						1060	1159	1169	1500	1220	2120	2239	2249		2300
56	550	639	659	1000	700	1100	1199	1209	1500	1260	2200	2319	2329		2380
58						1140	1239	1249	1500	1300	2280	2399	2409		2460
60	590	679	699	1000	740	1180	1279	1289	1500	1340	2360	2479	2489		2540
62						1220	1319	1329	1750	1380	2280	2399	2409		2460
64	630	719	739	1000	780	1260	1359	1369	1750	1420	2520	2639	2649		2700
66						1300	1399	1409	1750	1460	2600	2719	2729		2780
68	670	759	779	1000	820	1340	1439	1449	1750	1500	2680	2799	2809		2860
70						1380	1479	1489	1750	1540
72	710	799	819	1000	860	1420	1519	1529	1750	1580
